Dudas en la fabricación de frontal

Modificaciones y mejoras de tus linternas en fotos.

27 Feb 2018 20:02 por davidspeleo
<<

Sigue a oscuras

Mensajes: 5

Registrado: 27 Feb 2018

Dudas en la fabricación de frontal

Hola saludos a todos.
Presentarme como nuevo en este foro, y como no otro espeleólogo buscando la ¨LUZ¨ .
Hace un tiempo que vengo leyendo vuestras conversaciones en el foro, principalmente las que tienen que ver con la modificación y creación de linternas. Actualmente llevo luces que valen para salir del paso modelos chinos para bici, tipo ultraFire, con autonomía en algunos casos aceptables otras no tanto, además los Lumens que dan tampoco son reales; el caso es que siempre a la hora de hacer video y foto echamos de menos una luz en condiciones. Aquí he leído como algunos habéis hecho frontales con carcasas de aluminio mecanizadas. He conseguido que me hagan una o dos carcasas (aun no las tengo hechas), y quería ver si me pudierais echar una mano a la ora de indicarme los componentes más adecuados. Antes de nada comentaros que de electrónica /electricidad voy muy Pez (no tengo ni pajolera).
También tengo alguna duda que quisiera ver si me pudierais aclarar.
La idea es hacer una lámpara que de entre 1400-1800 Lumens reales si pudiera ser (igual es un poco exagerado). Máxima potencia en momentos puntuales.
Alimentada con 6 pilas 18650 en serie (3500mAh) no sé si sería correcto o puedo poner pilas con más mAh (4000-4500),
Led tipo XM 2L U2 uno de ellos con reflector Spot (Lanzadera). Podría poner los 2 en un mismo driver o mejor poner cada uno con su driver. Creo que al ponerlos en un mismo driver se mantiene el voltaje pero se dividen los amperios, esto creo que es para dispersar el calor ???
https://www.fasttech.com/products/0/100 ... ed-emitter
El driver, este me tiene frito, no se cual el voltaje de entrada y la potencia de salida que necesitaría, solo sé que lo quiero de 3 modos jjjjj.
https://www.ebay.es/itm/LED-Driver-3-7V ... a:g:9g0AAO
He visto que hay drivers de 1700, 2400. 2800…. mAh y de diferentes voltajes, me gustaría coger uno con una eficiencia lo mas alta posible.
Menudo jaleo.
Siento la chapa que os he metido.
Conocéis algún sitio para comprar los componentes en Madrid, o algún sitio de fiar en internet, (DLxtreme creo que tardan bastante).
Gracias de antemano y una vez más. Un Saludo
:nusenuse:
27 Feb 2018 20:38 por bikersoy
<<
Avatar de Usuario

Jamás ve la oscuridad

Mensajes: 3354

Registrado: 01 Nov 2014

Ubicación: Malaga, España

Re: Dudas en la fabricación de frontal

Un saludo compañero y bienvenido al foro.
Por que has elegido la configurar de 6 baterías en serie?
Baterías tipo 18650 de calidad con capacidad real yo solo conozco que sean comerciales de hasta 3500mah, las demás que puedas encontrar con capacidades superiores y exageradamente mas grandes , son mas falsas que un billete de 22 euros.
Por lo poco que yo he visto los frontales de espeleología suelen usar dos led uno inundador, sin reflector o con una lente tipo tir y otro algo mas lanzador.
sabiendo la tension del paquete de baterias que vayas a usar es mas fácil elegir un driver, eso si yo buscaría uno que tuviese un modo de luna ultrabajo, para en caso de necesidad tener luz durante muchas horas.
Yo optaría por drivers independientes para tener mas combinaciones posibles de luz.
Si quieres 1400 a 1800 lumenes reales con un solo xml no los vas a conseguir, si es con los dos a la vez es mas posible y los buscas con solo uno de ellos quizas tendrias que buscar otros led superiores.
sobre las tiendas en españa esta por ejemplo
http://www.sobeler.com/34-li-ion
Hay puedes encontrar calidad con envio muy rapido pero de momento no tienen led , drivers y cosas asi, pero si por ejemplo puedes ver las baterias.

Habra otras pero yo no conozco, fuera de españa hay muchas con gran variedad

Sobre la electronica si no te quieres complicar mucho, es algo sencilla conectar cables , revisar polaridades y poca cosa mas.
Puedes mostrar una foto o dibujo de la carcasa que te van a mecanizar?
Has encontrado los pulsadores estancos?
Un saludo
28 Feb 2018 00:58 por davidspeleo
<<

Sigue a oscuras

Mensajes: 5

Registrado: 27 Feb 2018

Re: Dudas en la fabricación de frontal

Gracias por tu respuesta bikersoy.
Como ya os he comentado no tengo ni papa de estos términos. Me he equivocado, pondría baterías en paralelo, porque me comento un conocido que sería lo más correcto, además lograría mas durabilidad, si crees que hay otra opción mejor que ponerlas en paralelo te agradecería tus consejos.
En cuanto a la capacidad de las baterías yo tengo alguna comprada en Aliexpres que marca 4500 y hasta 6000 mAh pero como bien comentas seguro serán Fake. (colgare las fotos para que las veas)
No obstante no hay más que hablar metería 6 pilas 18650 de 3500mAh cada una. Crees que 6 son muchas ???? El peso no me importa mucho y supongo que montando solo 4 pilas bajaría mucho la duración.
Según tengo entendido creo que tendría una tensión de 3.7v = 6 pilas (18650) de 3.7 v Corregirme si me equivoco.
Teniendo en cuenta este dato podría poner un driver que estuviera entre 3.7v a 12v ????
No sé qué es el modo luna ultrabajo (no lo había oído nunca), supongo que será una luz a poca intensidad pero con bastante duración. Sería compatible con además tener una luz potente ????
Yo también había pensado en drivers independientes, si el espacio me lo permite que creo que sí, aunque tengo la duda de si tendría que poner 2 interruptores ????.
La idea serian dos led XM 2l u2 (me han comentado que gastan poco y lucen bastante, creo que en alguna de las linternas que llevamos los lleva) con sus drivers independientes, como tu bien comentas que al fin eres el que conoce el tema.
Os pondré unas fotos de la carcasa en cuanto me las mecanicen, la 1 solo me la pueden hacer un viernes creo que será este o el que viene, la segunda tengo que quedar con el colega y ver cuando le viene bien, me la hace el en el taller de un amigo suyo, esta puede tardar más, igual 1 o 2 meses, pero me servirá para mejorar todo lo que aprenda con este primero. Entre tanto os pondré un dibujo o video de la simulación de mecanizado, pero me lo están haciendo y aun no me lo han dado. Tan pronto lo tenga os lo enseño, después de que lo veáis se admiten ideas.
Estoy preparando la lista de la compra y eligiendo los sitios para comprar, teniendo en cuenta los pocos datos que aporto, puedes recomendarme algún driver que sepas funcione bien.
En cuanto tenga un poco las ideas claras os muestro la lista de la compra.

Vaya tralla de preguntas. Perdonad mi ignorancia.

Saludos.
:nusenuse:
28 Feb 2018 09:33 por jmba
<<

Sigue a oscuras

Mensajes: 2

Registrado: 27 Feb 2018

Re: Dudas en la fabricación de frontal

Muy buenas, también soy nuevo en este foro y también os he conocido porque me quiero fabricar un frontal de espeleo, he encontrado un hilo anterior sobre este tema que te puede interesar (son 5 paginas pero merece la pena ver como han ido evolucionando), como es de hace un año y pico supongo que los driver existen y lo que no se es si ha salido algún otro mejor, de todas formas es muy interesante de leer y se aprende mucho.

viewtopic.php?f=10&t=13088&hilit=espeleo

Por los que hay en el mercado yo solo pondría 3 o 4 pilas como máximo, con dos led tienes para unas cuantas horas, yo incluso estaba pensando por el peso en dos pilas 18650 y llevar otro paquete estanco de repuesto conectado al frontal por un conector que aguante el agua.

Estaré atento para ver como evoluciona el frontal de espeleo ya que yo también quiero fabricar una carcasa en un tornero, colocar dos led XM-L2 (del pos de hace un año, no se si ha salido alguno mejor, por luminosidad o consumos) y el driver el LD29.

Saludos
28 Feb 2018 22:31 por davidspeleo
<<

Sigue a oscuras

Mensajes: 5

Registrado: 27 Feb 2018

Re: Dudas en la fabricación de frontal

Hola jmba.
Si es cierto hay varios post de cómo hacer este tipo de linternas, los he leído todos varias veces y voy intentando aclaras mis dudas y matizar el proyecto, aunque como ya he comentado ando bastante pez en estos menesteres y me cuesta...., me cuesta.
Porque comentas que solo pondrías 3 - 4 pilas como máximo, creo que con la luz que dan estos leds, con tres pilas (18650) en 2/3 horas estarían pidiendo la hora, creo yo, lo digo porque las luces que llevamos nosotros algunas llevan este led XML con 4 baterías y cuesta pasarlas de 4 horas dándoles caña.

Bueno para ir amenizando el tema, os voy a poner un croquis y un video del diseño de mecanizado de la carcasa (está inspirado en el modelo que hizo Artcort). Aunque en la red hay otros modelos similares.

https://www.youtube.com/watch?v=xjFvzcDl-MA

https://www.youtube.com/watch?v=p4TIit_c-vM

https://scontent.fmad3-3.fna.fbcdn.net/ ... e=5B4825A9

He leído en el manual que lo suyo es poner drivers del tipo Buck, sobre todo cuando se usan más de una pila (18650), esto es correcto, lo he entendido bien ???

También quería que vierais unas pilas con 8800mAh y con 5800 mAh, parece ser que son falsísimas según me comento bikersoy, y yo que las compre súper ilusionado ..... (vaya parece que no las puedo colgar, pero vamos seguro que ya habéis visto unas pocas).

Podéis echar un vistazo a estos drivers que tengo echado el ojo y me comentarais que os parece para lo que yo quiero montar led XM L2 U2 con 6 baterías 18650 en paralelo, con una tensión de 3.7v todas ellas.


OPCION 1
https://es.aliexpress.com/store/product ... autifyAB=0

OPCION 2
https://es.aliexpress.com/store/product ... autifyAB=0

OPCION 3
https://www.amazon.com/16-8mm-current-F ... S+XM+L2+U2

OPCION 4
https://www.amazon.com/DC3-16V-Luminus- ... t+5A%2C+1A

OPCION 5
El led LD-29 Que comenta el compañero jmba

He visto varias opciones porque cogeré variados para probar en este foco o modificar algunas que tengo por los cajones.
Espero que podáis ver el video y el croquis, si no decirme como ponerlo y lo cambio.

Ale otro Sermón.

Gracias y saludos.
01 Mar 2018 09:34 por bikersoy
<<
Avatar de Usuario

Jamás ve la oscuridad

Mensajes: 3354

Registrado: 01 Nov 2014

Ubicación: Malaga, España

Re: Dudas en la fabricación de frontal

Que te parece estos driver para una sola bateria en serie
https://es.aliexpress.com/store/product ... 41502.html
Con esta configuracion
7135*8 2800mA corriente de salida (MAX)

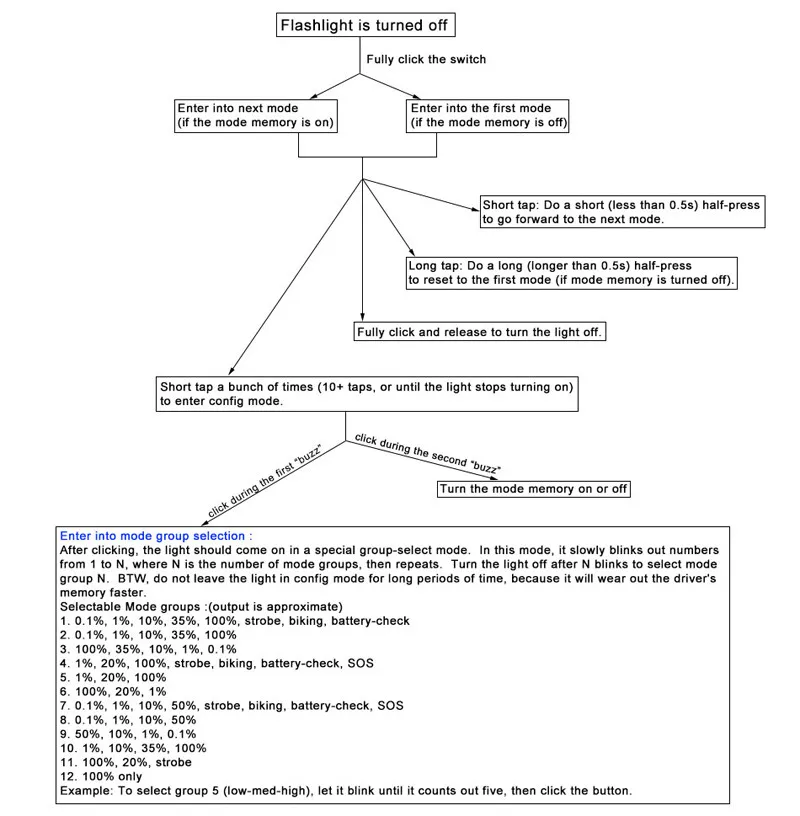

tendrias todos estos modos
Imagen
Este seria mas potente pero configurable con soldadura
http://www.international.mtnelectronics ... arch=qlite

O estos tipo fet
https://es.aliexpress.com/store/product ... 63997.html

https://es.aliexpress.com/store/product ... 78212.html

Todos tienen modos bajos y algunos ultrabajos para poder tener iluminacion con un consumo bajisimo durante horas y horas, vamos por si te toca dios no lo quiera lo de xisco gracia
01 Mar 2018 23:33 por davidspeleo
<<

Sigue a oscuras

Mensajes: 5

Registrado: 27 Feb 2018

Re: Dudas en la fabricación de frontal

Gracias Bikersoy

Tengo que echarle un vistazo más detenidamente, hoy ando un poco liado.
No veas si tiene modos no ???

Yo había visto este, que te parece, igual me resulta más sencillo de instalar teniendo en cuenta mis conocimientos, me da la impresión de que ese tiene un montón de modos y puede ser un poco jaleoso para programarlos ??? No lo sé ???

https://www.lightmalls.com/16mm-8-4v-5- ... -cree-xm-l

El viernes que viene me mecanizan la carcasa, la iban a hacer este, pero he preferido dejar pasar una semana por si puedo mejorar algún detalle.

Gracias y saludos.
02 Mar 2018 04:43 por bikersoy
<<
Avatar de Usuario

Jamás ve la oscuridad

Mensajes: 3354

Registrado: 01 Nov 2014

Ubicación: Malaga, España

Re: Dudas en la fabricación de frontal

El montaje del driver va a ser muy similar, por un lado ya te vienen los cables para el led, por el otro lado tendrás que soldar tu los cables.
Cuanto más modos más posibilidades tienes de regular la intensidad de la luz.
Los que yo te he puesto son para una sola batería los tuyos para una o más.
La inversión del driver es pequeña comparada con quedarte sin luz.
Yo te he puesto los que conozco y sé que van bien.
Yo no mecanizados hasta que sepas lo que vas a meter dentro y si necesitas más espacio
05 Mar 2018 21:26 por davidspeleo
<<

Sigue a oscuras

Mensajes: 5

Registrado: 27 Feb 2018

Re: Dudas en la fabricación de frontal

Garcias Bikersoy.

Creo que como finalmente voy a comprar bastante material además de para acabar este proyecto, para poder hacer modificaciones en linternas que tengo por casa.
Informaros que la idea finalmente creo que pondré 2 led con 2 driver independientes, y tendré que poner dos interruptores (uno para cada driver).

Comprare estos driver, el tuyo no sé si cogerlo ??, tiene muy buena pinta pero me tira un poco para atrás tener que hacer esas configuraciones de los modos, no sé si seré capaz de configurarlo bien ???. Por otro lado, pregunto ??? es posible que tenga un poco menos de potencia que los que he puesto yo o por el contrario me estoy equivocando.
Pongo los que voy a coger por si quieres echar un vistazo, el primero es el que más me llama. En todos ellos creo que solo tengo que soldar a led y ya está, cosa que me resulta más sencilla (ya deben de traer los modos programados)


https://www.lightmalls.com/16mm-8-4v-5- ... -cree-xm-l

http://www.kaidomain.com/p/S025543.CF-F ... cuit-Board

http://www.kaidomain.com/p/S025382.FX1- ... cuit-Board

https://es.aliexpress.com/store/product ... 41502.html

Con este led para foco lanzador

https://es.aliexpress.com/store/product ... autifyAB=0

y este para inundar.

https://es.aliexpress.com/store/product ... autifyAB=0

Esta bateria (aqui si me quito de jaleos y andar soldándolas)
https://lightmalls.glopal.com/es-ES/p-1 ... bolso.html
8.4 v -- 6600 mAh

Ahora ando buscando unos interruptores estancos para poner en los laterales, o donde pueda, pero deben de ser pequeños ø 12 mas/menos, llevo dos dias buscando y no he encontrado mucho. los quiero conmutadores (creo que son los que vas pasando por cada modo con cada pulsación hasta que vuelves a apagar), ademas dependiendo de esta pieza tendré que hacer el mecanizado de a carcasa. También estoy pensando en como hacer el circuito para hacer funcionar, con cada interruptor un circuito, tirando ambos de la misma batería, esto seria posible.


Este es el que ya ha puesto algun compañero en el foro, pero no parece muy fiable (rosca de plastico) y poco estanco, ademas no se si vale para
https://www.ebay.es/itm/381765169004?_t ... rmvSB=true

Este otro sí parece bastante estanco pero habría que llevarlo pegado en el casco como si fueras unas lámpara jejeje y además no hay posibilidad de pasar por los modos. VAYA JALEO.

https://es.aliexpress.com/store/product ... autifyAB=0


En fin otra parrafada. Nada más allá de intentar dar toda la información posible. Para gracias por vuestra comprensión.

Saludos.
